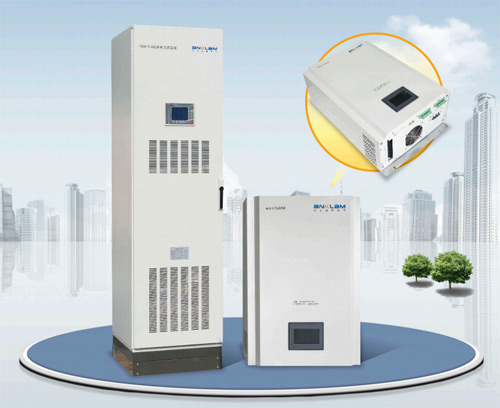

| 谐波定义 |
|
当弦波电压施加在非线性负载上，电流就变成了非正弦波，非正弦波电流在电网阻抗上产生压降，会使电压波形也变为非正弦波。对非正弦波做傅立叶级数分解，其中频率与工频相同的分量称为基波，频率大于工频的分量称为谐波。
|
| |
| 谐波危害 |
|
●谐波损耗导致电网输、配电过程效率变低；
●3次及其整数倍的零序谐波电流，导致中线发热严重；
●附加热效应使得用电设备绝缘老化加剧，寿命缩短；
●易与补偿电容发生串联或者并联谐振，造成元器件损坏，甚至引起跳闸事故；
●引起一些保护设备误动作，同时也会导致电气测量仪表计量不准确；
●干扰通信系统，甚至阻断通信信号。
|
| |
| 基地原理 |
|
|
|
有源电力滤波器(APF:Active Power Filter)以下并联的方式接入电网，通过实时检测负载的谐波和无功分量大小相等、方向相反的电流注入供配电系统中、实现抑制谐波、动态补偿无功的功能。
|
| |
| 型号说明 |
|
|
| 基本特点 |
|
实时跟踪，动态补偿
采用基于瞬时无功功率理论的检测技术，实时检测谐波电流，通过瞬时电流跟踪控制，自动跟踪谐波电网变化，具有高度可控性与快速响应性。
优异的滤波特性
滤波性能不受系统阻抗影响，无谐振风险。
补偿方式灵活
一机多用，即可滤除谐波电流，也可补偿无功，提高功率因数。
DSP智能监控
DSP高速检测和运算，确保谐波检测和补偿控制精准有效，兼具智能监控以及故障自动诊断功能；具备远程通讯接口，可通过PC机实时监控。
的功率变换设计
才用的IGBT高频开关器件，主电路采用三相桥式全控PWM变流技术，具有体积小，效率高、可靠性高的特点，的多重化技术实现整机容量的扩展。
标准的模块化设计
功率电路和控制电路采用模块或组件结构，在实现标准化生产的同时提高了使用中的可靠性和可维修性。
|
| |
| 参照标准 |
|
Q/AN 1-2008
|
有源电力滤波器企业标准
|
|
GB/T2900.1-1992
|
电工术语 基本术语
|
|
GB/T 191-2008
|
包装储运图示标志
|
|
GB/T2900.1-2008
|
电工术语 基本术语
|
|
GB/T2900.33-2004
|
电工术语 电力电子技术
|
|
GB/T3859.1-1993
|
半导体变流器基本要求的规定
|
|
GB/T3873-1983
|
通讯设备产品包装通用技术条件
|
|
GB/T4025-2003
|
人机界面标志标识的基本和安全细则指示灯和操作器的编码规则
|
|
GB 4208-2008
|
外壳防护等级（IP代码）
|
|
GB 6388-1986
|
运输包装收发货标志
|
|
GB/T13422-1992
|
半导体电力变流器 电气试验方法
|
|
| |
| 技术参数———AN-APF3系列 |
|
适用于带有中性线或不带中性线的电网系统，可滤除非零序谐波、补偿无功
|
|
供电电源电压
|
380×(1±15%)V或600×(1±15%)V
|
|
可通过变压器应用于6KV、10KV及35KV系统
|
|
供电电源频率
|
50×(1±2%)HZ
|
|
单机有效滤波电流能力RMS
|
50A
|
75A
100A
|
150A
200A
240A
|
300A
|
|
可滤除谐波次数
|
2次~50次（消除全部或选定次数的谐波）
|
|
滤波程度设定
|
可对每次谐波进行单独设定
|
|
谐波补偿率
|
≥95%
|
|
全响应时间
|
≤10ms
|
|
补偿方式
|
谐波补偿、无功补偿或谐波无功同补
|
|
开关频率
|
20KHZ
|
|
并机运行能力
|
可达10台
|
|
有功功率损耗
|
＜3%设备额定输出容量
|
|
显示功能（用户界面）
|
1、电网功率、功率因数、各相电压电流值，电流总畸变率、频谱图、电流波形显示
2、负载总电流值、滤波器输出电流值显示
3、运行方式设定、干节点设置、故障信息及运行时间查询
|
|
保护方式
|
电网过欠压、电网错缺相、装置过流、装置过热、直流母线过欠压、过载自动限流保护
|
|
冷却方式
|
强制风冷
|
|
噪音
|
≤65dB(A)
|
|
防护等级
|
IP20(更高防护等级可定制)
|
|
安装尺寸
Wmm×Dmm×Hmm
|
15A
|
200×260×500
|
非标尺寸
可根据客
户的要求
定制
|
质量kg
|
15
|
|
30A
|
250×300×550
|
25
|
|
50A壁挂式
|
600×400×900
|
80
|
|
50A立式
|
600×400×1200
|
150
|
|
75A、100A
|
600×600×2200
|
200
|
|
150A、200A、240A
|
800×800×2200
|
400
|
|
300A
|
1200×1000×2200
|
500
|
|
颜色
|
RAL7032（可按要求提供其它颜色）
|
|
进线方向
|
上进线/下进线
|
|
环境
|
室内安装、建议安装海拔高度不超过1000m(更高海拔需降容使用)
|
|
环境温度
|
-10℃~+45℃
|
|
通讯
|
远程RS485/RS232/以太网通讯功能可选：上位机监控软件（选配）
|
|
| |
| 技术参数——AN-APF4系列 |
|
适用于带有中性线的三相系统，可同时滤除流过相线和中性线的谐波
|
|
供电电源电压
|
380×(1±15%)V或600×(1±15%)V
|
|
可通过变压器应用于6KV、10KV及35KV系统
|
|
供电电源频率
|
50×(1±2%)HZ
|
|
单机有效滤波电流能力RMS
|
50A
|
75A
100A
|
150A
200A
240A
|
300A
|
|
可滤除谐波次数
|
3次~50次（消除全部或选定次数的谐波）
|
|
滤波程度设定
|
可对每次谐波进行单独设定
|
|
谐波补偿率
|
≥95%
|
|
全响应时间
|
≤10ms
|
|
补偿方式
|
谐波补偿、无功补偿或谐波无功同补
|
|
开关频率
|
20KHZ
|
|
并机运行能力
|
可达10台
|
|
有功功率损耗
|
＜3%设备额定输出容量
|
|
显示功能（用户界面）
|
1、电网功率、功率因数、各相电压电流值，电流总畸变率、频谱图、电流波形显示
2、负载总电流值、滤波器输出电流值显示
3、运行方式设定、干节点设置、故障信息及运行时间查询
|
|
保护方式
|
电网过欠压、电网错缺相、装置过流、装置过热、直流母线过欠压、过载自动限流保护
|
|
冷却方式
|
强制风冷
|
|
噪音
|
≤65dB(A)
|
|
防护等级
|
IP20(更高防护等级可定制)
|
|
安装尺寸
Wmm×Dmm×Hmm
|
50A壁挂式
|
600×400×900
|
非标尺寸
可根据客
户的要求
定制
|
质量kg
|
80
|
|
50A立式
|
600×400×1200
|
150
|
|
75A、100A
|
600×600×2200
|
200
|
|
150A、200A、240A
|
800×800×2200
|
400
|
|
300A
|
1200×1000×2200
|
500
|
|
颜色
|
RAL7032（可按要求提供其它颜色）
|
|
进线方向
|
上进线/下进线
|
|
环境
|
室内安装、建议安装海拔高度不超过1000m(更高海拔需降容使用)
|
|
环境温度
|
-10℃~+45℃
|
|
通讯
|
远程RS485/RS232/以太网通讯功能可选：上位机监控软件（选配）
|
|
